太仓恒通化工防腐设备有限公司

全国定制咨询热线:0512-53296088

产品介绍

PRODUCT CENTER

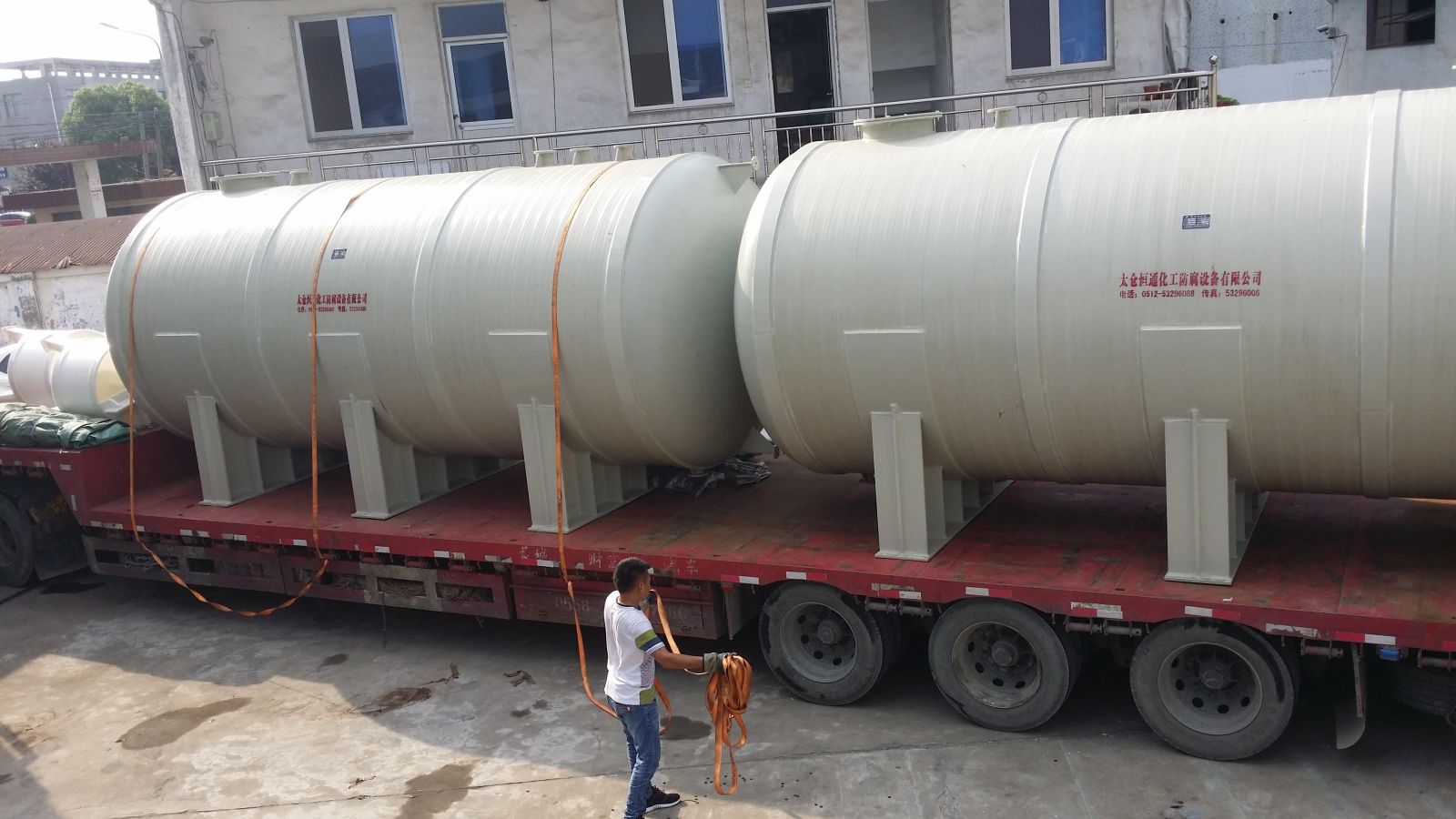

PPH缠绕贮槽/储罐

PPH缠绕储罐是传统聚丙烯卷焊储罐的升级替代产品。PPH材料是在普通PP材料的基础上进行β改性使其具有均匀细腻的Beta晶型结构,具有极好的耐化学腐蚀性,耐磨损以及绝缘性好。在PPH材料中加入紫外线吸收剂和抗老化剂,大大增加了PPH设备的使用寿命,特别是室外用储罐,PPH缠绕储罐比传统PP卷焊储罐使用寿命增加50%左右。PPH储罐罐体采用国际领先技术—挤出缠绕成型,罐体无焊缝,品质达到国际先进水平。

一、罐体挤出缠绕制作
缠绕罐体系采用螺旋挤出缠绕机组加工而成,系统采用将PP/PPH/HDPE颗粒热熔挤出后在钢制模具上缠绕成罐体的工艺。

挤出缠绕的优点:
◆生产效率比手工的高5-8倍
◆产品整体性好,无接缝,抗腐蚀、耐渗漏性好
◆产品平整美观,实现罐体上薄下厚,降低价格
◆产品尺寸、形状不受限制
在颗粒料中添加紫外线吸收剂和抗老化剂,大大延长了设备的使用寿命。



二、外部焊接制作

外部焊接就是用进口自动挤出焊接机组使储罐应力最大部位实现大焊缝一次焊接成型的工艺。将与罐体性质相同的全新PP/PPH/HDPE颗粒料或焊条热熔在焊缝处,使罐底和罐体形成一个整体,此工艺的焊接强度能达到90%以上。

底部焊接工艺特点:
◆机械化、自动化程度高,产品质量稳定。
◆可按制品承受应力特点来设计焊缝规格,使之充分发挥焊缝的整体性。
◆产品整体性好,焊缝与母体一体,抗腐蚀、耐渗漏性好
◆可减少飞边,接缝平整美观



三、内部焊接制作

内部焊接是采用自动长臂挤出焊接工艺,是所有工序中最重要的一步。将与罐体性质相同的全新PP/PPH/HDPE颗粒料或焊条热熔在内部焊缝处,与罐底、罐体成一体,原理与外部焊接相同,只是其设备不同。

内部焊接工艺特点:
◆机械化、自动化程度高,产品质量稳定
◆可按制品承受应力特点来设计焊缝规格,使之充分发挥焊缝的整体性
◆产品整体性好,焊缝与母体一体,抗腐蚀、耐渗漏性好
◆可减少飞边,接缝平整美观



四、管口安装制作

管口安装是最后一道工序,等同于底部焊接的缩小版本,就是用进口小型自动挤出焊接机组,将接管与法兰焊接成型,再采用开孔器在罐体上开相应尺寸的口径,最后采用德国MUNSCH手提挤出焊接。

管口安装工艺特点:
◆机械化、自动化程度最高,产品质量稳定
◆管口焊缝与罐体一体,焊接强度高
◆可减少飞边,焊缝平整美观





聚丙烯(PPH)性能表

项 目

典型值

单位

测试方法

密度

930

㎏/m3

ISO 1183

熔流率(230℃/2.16㎏)

0.3

g/10 min

ISO 1133

熔流率(190℃/5.0㎏)

0.6

g/10 min

ISO 1133

屈服应力(50㎜/min)

36

MPa

ISO 527-2

屈服变形(50㎜/min)

10

ISO 527-2

抗张模量(1㎜/min)

1650

MPa

ISO 527-2

Charpy冲击强度,开槽(+23℃)

7

KJ/㎡

ISO 179/1eA

开槽(-20℃)

2

KJ/㎡

ISO 179/1eA

维卡软化温度B(50N)

95

ISO 306



高密度聚乙烯(HDPE)性能表

项 目

典型值

单位

测试方法

密度(基本树脂)

950

㎏/m3

ISO 1183/ISO 1872-2

密度(化合物)

960

㎏/m3

ISO 1183/ISO 1872-2

熔流率(190℃/2.16㎏)

<0.1

g/10min

ISO 1133

熔流率(190℃/5.0㎏)

0.25

g/10min

ISO 1133

拉伸屈服应力

25

MPa

ISO 527-2/ISO 1872-2

断列伸长率

>600

ISO 527-2/ISO 1872-2

Charpy冲击强度,开槽(0℃)

16

KJ/㎡

ISO 179/1eA

萧氏硬度(Shore D)

60



ISO 868

碳黑含量

≥2

ASTM D 1603

脆化温度

<-70

ASTM D 746

耐环境应力开裂(10% lgepal),F50

>10000

h

ASTM D 1693-A

热稳定性(210℃)

≥15

min

EN 728

--返回--
